Réparer la sortie audio d'une Merlin
Publié lePour ceux qui ne le savent pas (dans ce cas la lecture de ce billet n'a que peu d'intérêt pour vous) la Merlin est une enceinte portable pour enfants qui leur permet d'écouter des histoires, de la musique, des podcasts...
Récemment, l'une des deux Merlin de la maison a eu un problème de son : l'écoute n'était possible que via le casque.
Après une brève recherche sur internet, il s'avère que la Merlin en question appartient a une série défectueuse. Apparemment, le fabricant prend en charge la réparation, mais nous avons acheté ces merlins d'occasion même si dans un état neuf : donc aucune facture d'achat pour justifier la demande de réparation.
Il va falloir opérer
La Merlin s'ouvre assez facilement et il n'y a vraiment pas grand-chose à l'intérieur. Mon attention se porte rapidement sur le premier suspect : le connecteur audio 3.5 mm.

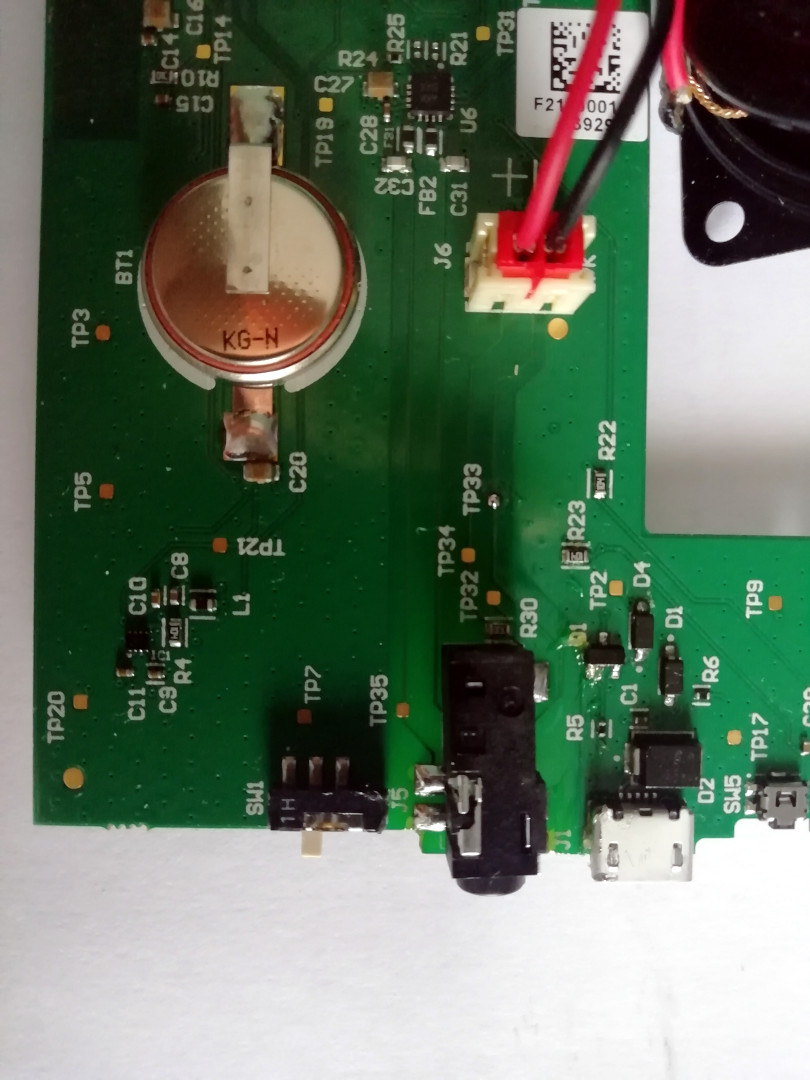

Le connecteur est monté en surface. Après une rapide inspection, il apparait en effet qu'il est défectueux : l'un des contacts ne retrouve pas sa place.
Le connecteur jack présente un dysfonctionnement sur l'une de ses pattes

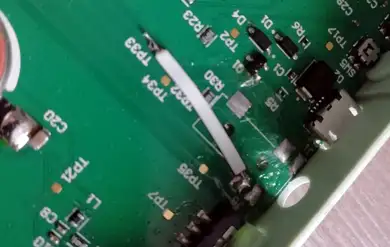

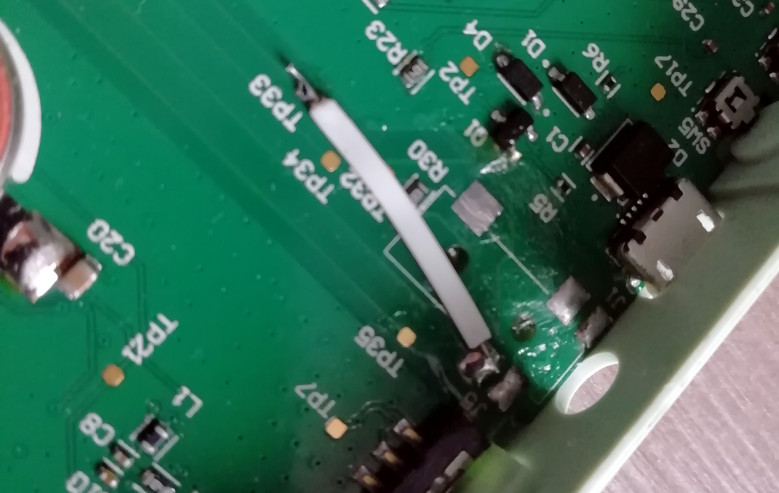

Pour l'étape d'après, j'ai retiré le connecteur ; pas la peine d'essayer de le réparer étant donné qu'il s'agit d'un problème sur toute la série. Avec un multimètre, j'ai retracé la partie du circuit autour du connecteur et rétabli la sortie audio en connectant une des bornes avec le point de test 33 (TP33).
Patch temporaire (?)
À ce stade, la sortie sur enceinte fonctionne, mais il n'y a plus possibilité d'utiliser un casque.
Remplacer le connecteur
Comme il n'y a aucune indication sur le connecteur, j'ai contacté le S.A.V Merlin pour tenter d'obtenir la référence.
Leur première réponse a été de leur fournir les informations d'achats pour procéder a la réparation ou au remplacement. J'ai dû préciser encore une fois qu'il s'agissait d'un achat d'occasion et que j'avais de toute façon déjà ouvert l'objet. Leur seconde réponse était qu'ils offraient la réparation avec à ma charge les frais d'envoi et de retour, ce qui est, il faut le dire une offre raisonnable.
Bon, étant donné que j'ai ce qu'il faut pour faire le travail moi-même j'ai décidé de tenter ma chance. Comme dis plus haut, le connecteur n'a aucune référence marquée dessus. J'ai pris quelques mesures, et j'ai commencé à parcourir les sites des différents distributeurs. Après quelque temps à chercher, mon choix s'est porté sur un connecteur Lumber 1503 20 VP3.
Je n'étais pas vraiment sûr du choix, mais à la réception, il s'avère que c'est parfait. J'ai soudé le nouveau connecteur et l'entrée casque et l'enceinte fonctionnement parfaitement maintenant.
